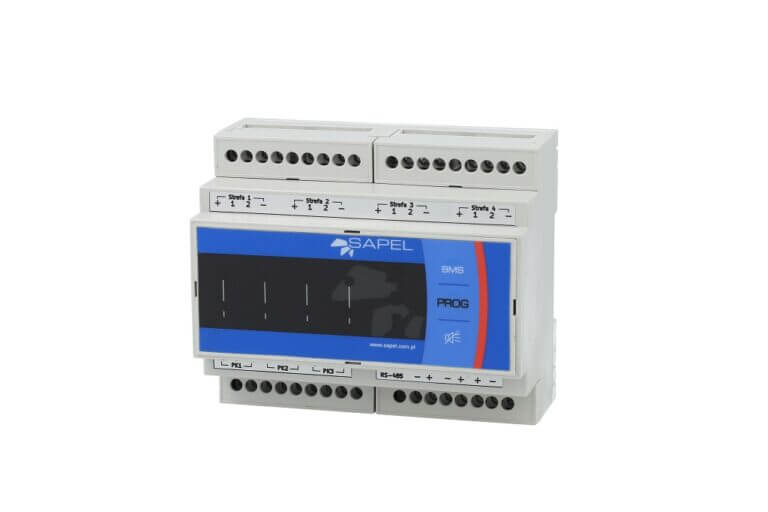

Centrala/moduł alarmowy DL-400
Moduł alarmowy DL400 jest urządzeniem przeznaczonym do współpracy z głowicami gazometrycznymi serii UNIGAS, tworząc w ten sposób kompletny system detekcji gazów. Moduł umożliwia sygnalizację stanów alarmowych oraz sterowanie zewnętrznymi urządzeniami wykonawczymi (sygnalizatory optyczno-akustyczne, wentylatory, zawory odcinające itp.) Moduł posiada cztery niezależne kanały współpracujące z głowicami gazometrycznymi. W zależności od zastosowanej głowicy system monitoruje zagrożenie pochodzące od gazów wybuchowych, toksycznych lub tlenu. System umożliwia lokalną i zdalną sygnalizację przekroczenia dwóch progów alarmowych.
Cechy funkcjonalne
Sterownik modułowego systemu detekcji gazów
• zasilanie: 12 VDC
• zabudowa na szynie DIN 35m
• max. 4 wejścia dla UNIGAS
• detekcja uszkodzenia linii
• wyjścia sterujące elementami automatyki
• sterowanie zaworem odcinającym
Dane techniczne
| Napięcie zasilania | 12–15 V AC/DC |
|---|---|
| Napięcie zasilania głowicy | 7,5–12 VDC |
| Ilość kanałów pomiarowych | 4 |
| Max. ilość detektorów w strefach | 32 |
| Typ stosowanych głowic | UNIGAS |
| Charakter głowicy pomiarowej | dyfuzyjny |
| Rodzaj pracy urządzenia | ciągły |
| Indykacja wyniku pomiaru | diody LED |
| Ilość progów alarmowych | 2 |
| Sygnalizacja stanów alarmowych | optyczno-akustyczna |
| PK1 / PK2 | stykowe, przełączane |
| AL1 / AL2 | napięciowe (12 VDC / 0,1 A) |
| ZAWÓR | opcjonalnie |
| AWARIA | stykowe, przełączane |
| RS-485 | opcja |
| Temperatura pracy | 0–40°C |
| Wilgotność względna | 30–95% RH (bez kondensacji) |
| Ciśnienie atmosferyczne | 1000 kPa ± 10 kPa |
| Stopień ochrony | IP-54 |
| Wymiary centrali | 105 × 90 × 60 mm |
| Waga centrali | ok. 0,4 kg |
