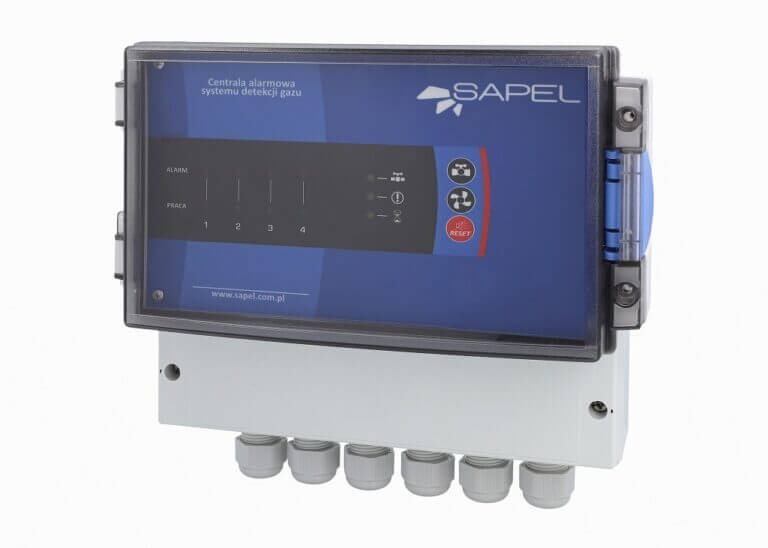

Centrala alarmowa/detekcyjna GWT 4

Pobierz Katalog w PDF

Zastosowanie

System Detekcji Gazów typ GWT4 jest urządzeniem stacjonarnym, przeznaczonym do detekcji obecności gazów (par cieczy palnych) w powietrzu oraz sterowania zewnętrznymi elementami systemu lokalnego zabezpieczenia.
W skład systemu wchodzą:

  • Centrala typ GWT4
  • Głowice Gazometryczne typ UNIGAS/EURO-UNIGAS

Elementami sterowanymi przez system mogą być: optyczne i akustyczne sygnalizatory alarmowe, urządzenia wentylacyjne, zawory odcinające, wyłączniki energii w zagrożonym rejonie itp. System umożliwia lokalną i zdalną sygnalizację przekroczenia 2 progów alarmowych.

Cechy funkcjonalne

  • max. 4 wejścia dla głowic gazometrycznych
  • detekcja uszkodzenia linii
  • sygnalizacja zasilania awaryjnego
  • sygnalizacja przekroczenia poziomów alarmowych
  • pamięć uszkodzenia linii
  • pamięć awarii linii
  • programowalne opóźnienie działanie wyjść decyzyjnych
  • funkcje testowe systemu

Dane techniczne

Zasilanie (centrala)
220-240 VAC 50Hz
Zasilenie (głowice gazometryczne)
7.5-12VDC
Charakter głowicy gazometrycznej
dyfuzyjny
Typ czujnika
dobierany do aplikacji
Rodzaj pracy
ciągły
Indykacja wyniku pomiaru
LED
Sygnalizacja stanów alarmowych
opt. akust.
Wyjścia decyzyjne
PK-1. PK-2
stykowe/przełączane 220V/6A
AL-1. AL-2
napięciowe 12VDC (max 0.3A)
RS-485
opcjonalnie
Klimatyczne warunki pracy (centrala)
Temperatura otoczenia
0-40*C
Wilgotność względna
30-95%RH
Ciśnienie atmosferyczne
1000kPa /- 10kPa

Zasada działania

Konwersja wartości stężenia gazu na sygnał elektryczny następuje w głowicach gazometrycznych rozmieszczonych w chronionym obszarze. W chwili przekroczenia programowalnych wartości alarmowych następuje uruchomienie lokalnej sygnalizacji optycznej i akustycznej oraz uaktywnienie wyjść decyzyjnych umożliwiających sterowanie elementami lokalnego zabezpieczenia np.: sterowanie zewnętrzną sygnalizacją alarmową, pracą wentylatorów, wyłącznikami energii elektrycznej, tablicami ostrzegawczymi, elektrozaworami odcinającymi dopływ gazu itp.

Schemat podłączeń

GWT4 - Centrala detekcyjna/alarmowa - schemat połączeń

Zestawienie doboru przewodów

PołączenieMax. długość linii [m]Ilość żyłPrzekrój żyły [mm2]Zalecany typ kabla
Centrala – głowica gazometryczna5040.75YLY, YSTY, OWY) *
Centrala – głowica gazometryczna100-20041.0YLY, YSTY, OWY) *
Centrala – głowica gazometryczna200-40041.5YLY, YSTY, OWY) *
