Kontrola uziemienia cystern – bezpieczeństwo podczas tankowania i rozładunku

Kontrola uziemienia cystern to specjalistyczne rozwiązania stosowane przede wszystkim przy tankowaniu, napełnianiu i opróżnianiu cystern samochodowych lub kolejowych, przewożących paliwa, gazy lub inne substancje łatwopalne i wybuchowe. Jej celem jest monitorowanie i weryfikacja ciągłości uziemienia cysterny, co zapewnia bezpieczne odprowadzenie ładunków elektrostatycznych do ziemi i zapobiega powstawaniu iskier, które mogłyby spowodować zapłon, pożar lub wybuch.

W praktyce takie systemy instalowane są na stanowiskach tankowania na stacjach paliw, terminalach paliwowych, bazach logistycznych i zakładach przemysłowych. Dzięki nim pompa paliwowa lub proces przeładunku zostaje zablokowany, jeśli uziemienie jest nieprawidłowe, co znacząco zwiększa bezpieczeństwo pracy operatorów i osób przebywających w pobliżu.

Jak działa kontrola uziemienia cystern?

System kontroli uziemienia cystern składa się zwykle z:

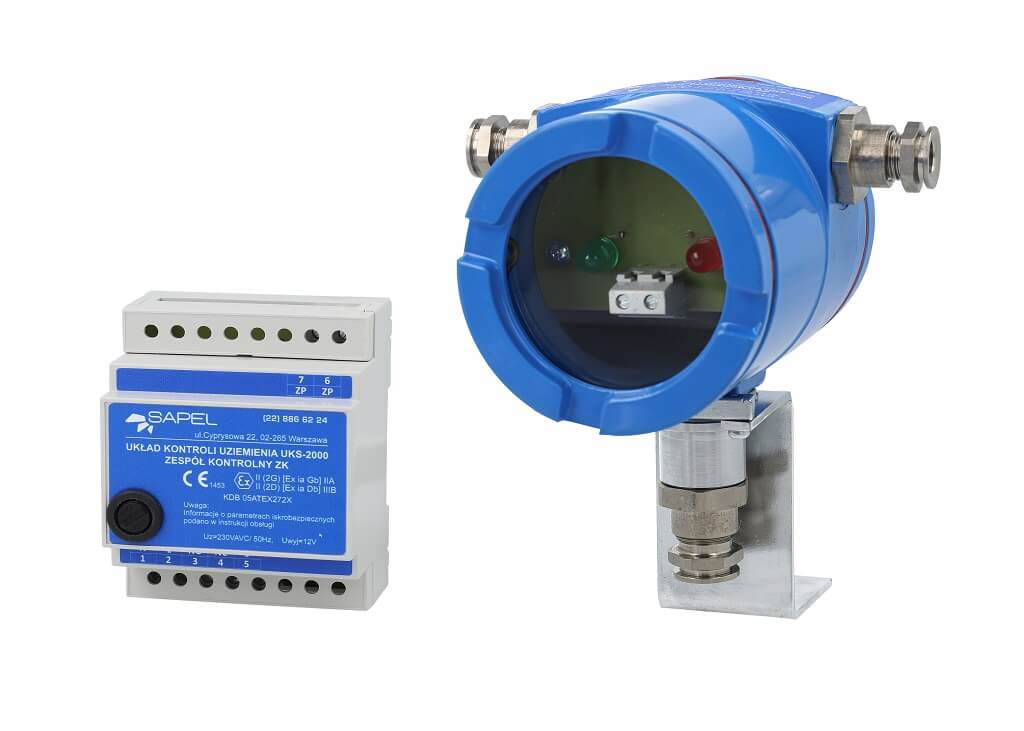

✅ kontrolera (modułu pomiarowego) – montowanego w pobliżu stanowiska tankowania,

✅ przewodu uziemiającego – najczęściej spiralnego kabla z zaciskiem,

✅ zacisku uziemiającego – mocowanego do punktu uziemienia cysterny.

Proces działania jest następujący:

  1. Podłączenie uziemienia: Operator mocuje zacisk do metalowej części cysterny przed rozpoczęciem tankowania lub rozładunku.

  2. Weryfikacja rezystancji: System mierzy rezystancję obwodu uziemienia. Jeżeli wartość jest poniżej określonego progu uziemienie jest uznawane za prawidłowe.

  3. Sygnalizacja i blokada:

    • Gdy uziemienie jest poprawne → system zezwala na uruchomienie pompy i kontynuację procesu.

    • Gdy uziemienie jest nieprawidłowe lub zbyt wysokie → system sygnalizuje błąd optycznie (np. diodami) i blokuje uruchomienie pompy oraz sprzętu rozładunkowego.

Dzięki takiemu podejściu system minimalizuje ryzyko powstania iskier elektrostatycznych podczas kontaktu paliwa z powietrzem, które są jedną z najczęstszych przyczyn niebezpiecznych zdarzeń przy przeładunku substancji łatwopalnych.

Gdzie stosuje się kontrolę uziemienia cystern?

Kontrola uziemienia cystern jest powszechnie stosowana w miejscach, w których:

  • przewozi się paliwa płynne (np. benzyna, ON, LPG),

  • przeprowadza się rozładunek substancji łatwopalnych lub wybuchowych,

  • wymagane są procedury bezpieczeństwa zgodne z normami ATEX i BHP,

  • istnieje realne ryzyko gromadzenia ładunków elektrostatycznych.

Najczęstsze zastosowania to:
✅ stacje paliw,
✅ terminale paliwowe,
✅ zakłady logistyczne,
✅ bazy przeładunkowe i magazyny substancji niebezpiecznych.

Najważniejsze korzyści systemów kontroli uziemienia

✅ Zwiększone bezpieczeństwo pracy – ochrona przed iskrzeniem i wybuchem podczas procedur tankowania i rozładunku cystern.
✅ Automatyczna blokada procesów – jeśli uziemienie jest nieprawidłowe, automatycznie blokuje się działanie pomp i zaworów.
✅ Sygnalizacja stanu uziemienia – jasne, optyczne wskazania poprawności podłączenia i odpowiednich wartości rezystancji.
✅ Zgodność z przepisami BHP – zgodne z normami bezpieczeństwa w strefach zagrożenia wybuchem.
✅ Minimalizacja ryzyka elektrostatycznego – eliminacja ładunków elektrostatycznych, które mogą zapoczątkować niebezpieczne zdarzenia.

Co to jest system kontroli uziemienia cystern?

System umożliwia monitorowanie i weryfikację prawidłowego uziemienia cysterny podczas tankowania lub rozładunku paliw i innych substancji łatwopalnych, co zapobiega gromadzeniu ładunków elektrostatycznych i ryzyku iskrzenia oraz wybuchu.

Podczas przepływu substancji łatwopalnych może dochodzić do naelektryzowania powierzchni cysterny. Brak prawidłowego uziemienia zwiększa ryzyko powstania iskier, które mogą być przyczyną zapłonu lub wybuchu.

Po podłączeniu zacisku system mierzy rezystancję obwodu uziemienia. Jeżeli wartość rezystancji jest poniżej ustalonego progu, system zezwala na uruchomienie pomp i kontynuuje proces — w przeciwnym razie blokuje urządzenia i sygnalizuje błąd.

Tak — system zabezpiecza proces, blokując uruchomienie pompy, jeżeli rezystancja uziemienia jest zbyt wysoka lub uziemienie nie zostało poprawnie wykonane.

System oraz jego przewody i zaciski należy okresowo sprawdzać wizualnie i funkcjonalnie przed każdym cyklem tankowania lub rozładunku. Regularne testy zapewniają, że system działa prawidłowo i nie ma uszkodzeń czy korozji elementów. Co 3 lata zalecany jest przegląd serwisowy u producenta.

Tak — zalecane jest regularne testowanie ciągłości uziemienia, wymiana przestarzałych zacisków oraz sprawdzenie przewodów uziemiających, aby utrzymać skuteczność systemu.Zalecane jest aby wszystkie procedury były wykonywane przez autoryzowanego serwisanta.

Dobór zależy od liczby stref, ilości detektorów, funkcji sterujących oraz integracji z automatyką. Warto konsultować się z ekspertem po stronie projektowej.

Tak — nowoczesne systemy kontroli uziemienia cystern są projektowane zgodnie z normami ATEX i zasadami bezpieczeństwa w strefach zagrożenia wybuchem, aby maksymalizować ochronę operatorów i sprzętu.
