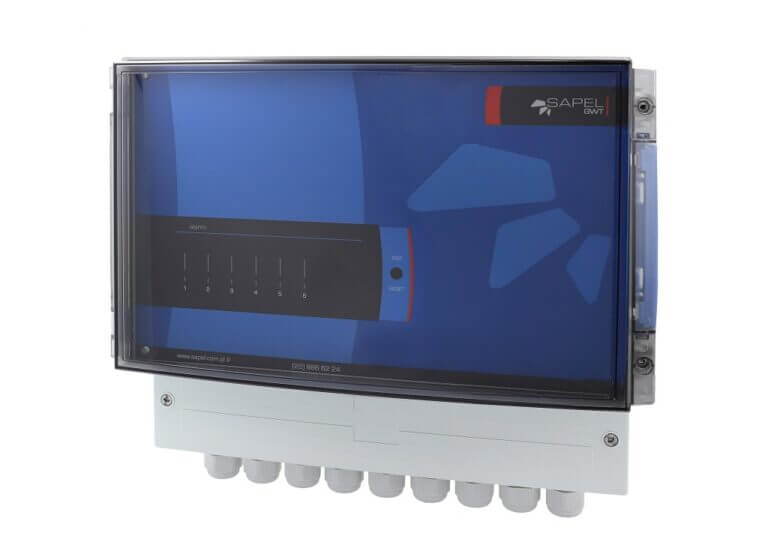

Centrala alarmowa/detekcyjna GWT 6
Stacjonarne, wykonane w technice mikroprocesorowej urządzenie, które wraz z głowicami gazometrycznymi serii UNIGAS tworzy system detekcji gazów. Centrale umożliwiają automatyczne i ręczne sterowanie elementami wykonawczymi lokalnego systemu zabezpieczenia np.: załączeniem zewnętrznej sygnalizacji alarmowej, sterowaniem pracą wentylatorów, odcięciem energii elektrycznej, dopływu gazu itp.
Cechy funkcjonalne
• 6 wejść dla głowic gazometrycznych
• detekcja uszkodzenia linii
• sygnalizacja przekroczenia poziomów alarmowych
• monitoring linii kablowej
• pamięć awarii linii
• automatyczne sterowanie elementami automatyki (zamknięcie zaworu gazu, załączenie wentylacji)
• funkcje testowe systemu
Schemat ideowy
Zestawienie doboru przewodów
| Połączenie | Max. długość linii [m] | Ilość żył | Przekrój żyły [mm2] | Zalecany typ kabla |
| Centrala – głowica gazometryczna | 50 | 4 | 0.75 | YLY, YSTY, OWY) * |
| Centrala – głowica gazometryczna | 100-200 | 4 | 1.0 | YLY, YSTY, OWY) * |
| Centrala – głowica gazometryczna | 200-400 | 4 | 1.5 | YLY, YSTY, OWY) * |
Dane techniczne
| Zasilanie (centrala) | 230 V, 50 Hz |
|---|---|
| Typ głowicy gazometrycznej | dobierany do aplikacji |
| Ilość wejść pomiarowych | max. 6 |
| Rodzaj pracy | ciągły |
| Indykacja wyniku pomiaru | LED |
| Sygnalizacja stanów alarmowych | optyczna / akustyczna |
| Wyjścia decyzyjne | |
| PK-1, PK-2 | stykowe / przełączane 230 V / 6 A |
| AL-1, AL-2 | napięciowe 12 VDC (max. 0,3 A) |
| ZAWÓR 1 | sterowanie zaworem odcinającym |
| ZAWÓR 2 | sterowanie zaworem odcinającym |
| Komunikacja | |
| RS-485 | opcjonalnie |
| Klimatyczne warunki pracy | |
| Temperatura otoczenia | 0–40°C |
| Wilgotność względna | 30–95% RH |
| Ciśnienie atmosferyczne | 1000 kPa ± 10 kPa |
