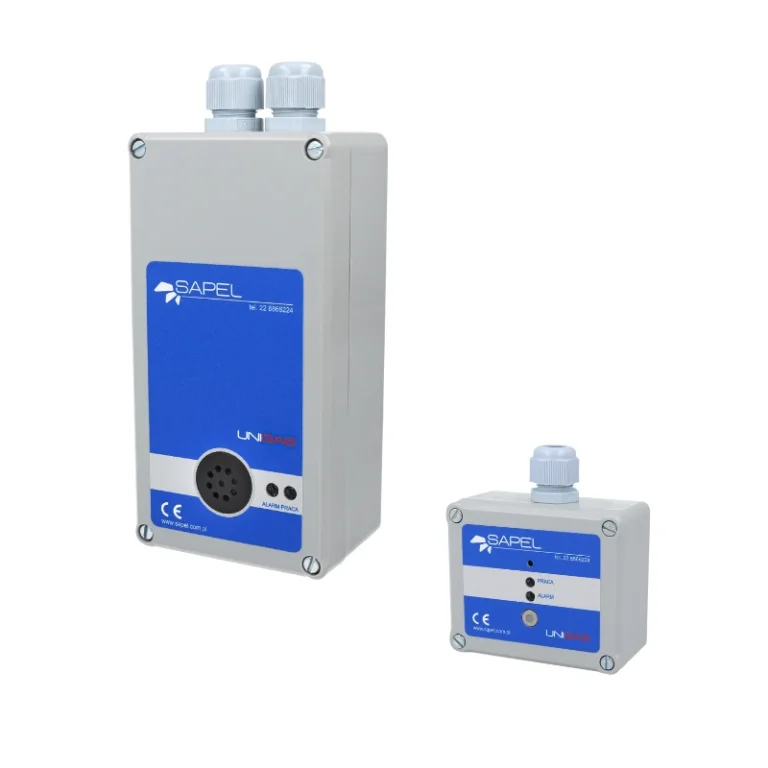

GWT 1 CO/LPG – Detektor tlenku węgla (CO) i LPG

Detektor tlenku węgla Sapel GWT1 to funkcjonalne urządzenie, które poprawia bezpieczeństwo korzystania z garaży podziemnych i parkingów poprzez kontrolę stężenia tlenku węgla oraz gazu LPG. Zapraszamy do zapoznania się ze specyfikacją czujnika tlenku węgla GWT1 oraz jego funkcjonalnością i obsługą.

Detektor/czujnik tlenku węgla (CO) i gazu propan butan LPG - wykrywanie tlenku węgla
Pobierz Katalog w PDF

Przeznaczenie i opis

Detektory gazów serii GWT1 CO/LPG to nowoczesne, oparte na technice mikroprocesorowej urządzenia, służące do monitorowania obecności gazów w otaczającej atmosferze np.: wykrywania tlenku węgla (CO) lub propan-butanu (LPG). W zależności od aplikacji, detektor może być wyposażony w różne rodzaje sensorów oraz pracować w różnych zakresach pomiarowych. Przy konstruowaniu urządzenia zwrócono szczególna uwagę na funkcjonalność, niezawodność oraz ergonomię użytkowania. Podstawowe cechy funkcjonalne detektorów:

•    dualny, cyfrowy system kalibracji
•    detekcja uszkodzenia, stanów alarmowych oraz funkcji testowych
•    sygnalizacja statusu pracy
•    informacja o konieczności wykonania rekalibracji
•    sterowanie elementami automatyki

Zastosowanie

Detektory GWT1 CO/LPG przeznaczone są do sterowania wentylacją oraz sygnalizacja ostrzegawczą w garażach i parkingach podziemnych oraz innych obiektach w których istnieje ryzyko wzrostu koncentracji w/w  mediów tj. tlenek węgla, propan butan.

Dane techniczne

Zasilanie
220-240VAC, 50Hz (opcjonalnie12VDC)
Pobór mocy
1,5W (max.3W)
Zasilanie buforowe (wersja AKU)
12V
Czas podtrzymania
2-3h
Metoda aplikacji atmosfery
dyfuzyjna
Typ czujnika
półprzewodnikowy
Rodzaj pracy
ciągły
Indykacja wyniku pomiaru
LED
Sygnalizacja stanów alarmowych
opt. akust.
Wyjścia decyzyjne
WD-1, WD-2
stykowe/przełączane 220V/3A
ALM
napięciowe 12VDC (max 0.1A)
Klimatyczne warunki pracy
Temperatura otoczenia
0-40*C
Wilgotność względna
30-95%RH
Ciśnienie atmosferyczne
1000kPa /- 10kPa
Wymiary
82(105)x158x55 mm

Zapytaj o produkt







    Czujnik CO GWT V1 – zastosowanie

    Zasadniczą funkcją czujnika jest detekcja tlenku węgla w obiektach takich jak podziemne garaże czy parkingi. Podwyższona koncentracja tego gazu sygnalizowana jest poprzez informację świetlno-dźwiękową. Wykrywanie tlenku węgla oraz gazów wybuchowych nie jest jednak jedyną funkcją urządzenia Sapel GWT1 – czujnik umożliwia również sterowanie systemem wentylacji oraz sygnalizacji ostrzegawczej tych obiektów.



    Jakie gazy może wykrywać detektor CO?

    Detektor GWT w podstawowej wersji przeznaczony jest do wykrywania nadmiernego stężenia tlenku węgla lub LPG. Dostępne w ofercie są również detektory, które umożliwiają wykrywanie innych niebezpiecznych gazów, takich jak m.in. wybuchowy metan (CH4) czy silnie zanieczyszczające atmosferę, szkodliwe tlenki azotu (NOx).



    Jak działają czujniki tlenku węgla i LPG?

    Pomiar stężenia tlenku węgla oraz gazu LPG odbywa się cyklicznie dzięki znajdującemu się w wykrywaczu mikroprocesorowi. Detektor GWT1 CO/LPG wyposażony jest w dwa sensory, które są odpowiedzialne za wykrywanie CO oraz LPG.

    • Sensor elektrochemiczny – przeznaczony jest do wykrywania nadmiernego stężenia tlenku węgla (CO). Na poziomie elektrody znajdują się związki chemiczne, które reagują z tlenkiem węgla. W wyniku tej reakcji uwalniają się elektrony, które tworzą impuls elektryczny wprost proporcjonalny do koncentracji gazu.
    • Sensor półprzewodnikowy – w urządzeniu odpowiedzialny jest za detekcję gazu LPG. Zasada jego działania opiera się o zmianę rezystywności, która jest skutkiem tworzenia się wiązań chemicznych na ogrzanej powierzchni elementu detektora.

    Stężenie gazu jest konwertowane na sygnał elektryczny, który po przekroczeniu alarmowych wartości uruchamia sygnał akustyczno-optyczny. Zamknięty w urządzeniu mikroprocesor wysyła również sygnały decyzyjne o uruchomieniu systemów bezpieczeństwa, tj. wentylacji lub sygnalizacji alarmowej obiektu.



    Informacja o statusie urządzenia

    Detektor informuje również o swoim statusie za pomocą diod LED umieszczonych na pulpicie. Mogą one informować o awarii, pracy w trybie specjalnym lub alarmowym stanie stężenia szkodliwych gazów.



    Autokontrola urządzenia

    Detektor tlenku węgla dzięki mikroprocesorowi i specjalnemu oprogramowaniu nadzoruje swoje funkcje diagnostyczne. W tym celu neutralizuje wpływ czynników zewnętrznych, uśrednia pomiary oraz nadzoruje pracę czujnika. Dzięki temu urządzenie pracuje stabilnie i bezawaryjnie, czego istotnym następstwem jest niski koszt jego eksploatacji.



    Gdzie umieścić detektor CO/LPG i jak go zamontować?

    Detektory powinny być zlokalizowane w sposób uwzględniający specyfikę gazu, który mają za zadanie wykryć. Jego zasięg wynosi 8-10 metrów, zatem liczba urządzeń powinna być adekwatna do wielkości przestrzeni. Uwzględnić należy także gęstość gazu w stosunku do gęstości powietrza, w związku z tym:

    • wykrywanie tlenku węgla, którego gęstość jest zbliżona do gęstości powietrza, odbywa się na wysokości 150-180 cm od podłoża;
    • detekcja LPG, gazu cięższego od powietrza, możliwa jest na wysokości 30 cm od podłoża.

    Urządzenie montuje się na ścianie za pomocą dwóch kołków rozporowych o średnicy 6 milimetrów.
